WM8741を使ったDAC+電流帰還パワーアンプを製作

きっかけ

PCM1795搭載のDACキットDAC1795-1.5を改造 - 工作とかプログラミングとかで電源周りを強化したところ、低音の量感が増強されて良い感触を得ました。

約8年前に作ったWM8741を使ったDAC(お気楽オーディオキットさんのRenew DAC8741-1.5)も電源周りが貧弱だったので、いつか同じような改造をしたいと思っていました。

せっかくコンパクトな基板なのでパワーアンプも一緒に組み込めば、これ1台の電源を入れれば音楽を聴けるというお手軽な環境が手に入るなと思い、パワーアンプも組み込む形で検討を始めました。

ケース選びと基板配置

ケースをまずタカチのHIT23-7-18SSに決めました。丸みを帯びたボディが特徴的でヒートシンクを左右に備えています。形が気に入っていまして、いつか使いたいと思っていたケースです。

ヒートシンクがあるのが今回の用途にぴったりです。

ただ結構小柄なケースなので基板をどう入れれば詰め込みたい機能をすべて入れれるか考えました。

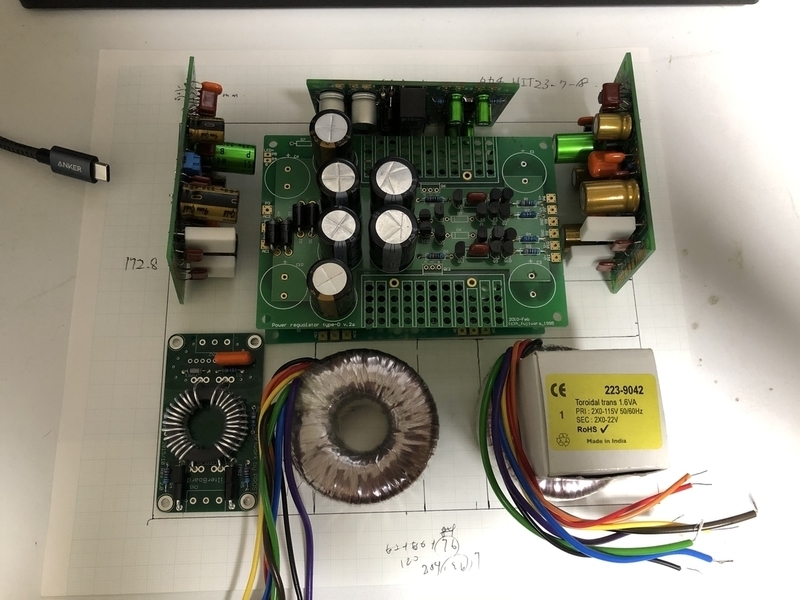

f:id:mia_0032:20200713004943j:plain
基板のパズル

試行錯誤した結果、電流帰還アンプの基板を左右のヒートシンクに縦付けし、MOSFETミュート基板をバックパネルに取り付ければ収まるのではないかとわかりました。基板も2段重ねで取り付ける部分が多くなります。

構成

電源部

  • 3.3V DACデジタル用 & 5V DACアナログ用 : LT3080電源基板(お気楽オーディオキットさん) + Nuvotem Talema トロイダルトランス 7V 5VA
    • SETピンの抵抗に1000pFのフィルムコンをパラにしています。データシートを読むとそこにコンデンサを入れるとより低ノイズになると記載があったためです。
  • 12V DACオペアンプ用 : 3端子レギュレータ基板(ヤナソフトさん) TPS7A4700 & TPS7A3301 + Nuvotem Talema トロイダルトランス 12V 5VA
    • DAC基板の3端子レギュレータを取り付ける場所に取り付けています。
    • ローノイズなレギュレータを採用しました。
  • 12V パワーアンプ用: ディスクリート電源基板TYPE-S(お気楽オーディオキットさん) + RS PRO トロイダルトランス 12V 30VA
    • 2SC1815L & 2SC3421 & 2SC5200で3段ダートリン接続の構成です。

パワーアンプ用の電源はもう数Vくらい電圧を高くした方が良かったかもしれません。この電圧だとボリュームを最大近くまで上げるとクリップしてしまっていました。

DAC

  • Renew DAC8741-1.5(お気楽オーディオキットさん)
    • LPFのオペアンプはDAC1795-1.5のときに良い感触だったMUSES8820を使用しました。
      • OP275 , OPA2134 , OPA2604と聴き比べをして、音の分解能が高い感じがしたので選択です。

パワーアンプ

  • 電流帰還型パワーアンプ基板MiniAmp2(お気楽オーディオキットさん)
  • MOSFETミュート基板(お気楽オーディオキットさん)
    • 電源ON/OFF時のポップノイズをなくすために入れています。
    • リレーを使った基板と違って高さを抑えられるためバックパネルに取り付けが可能でした。これが無ければ、ここまで詰め込むのは難しかったと思います。
    • MOSFETはIRF1018を使っています。

組み立て

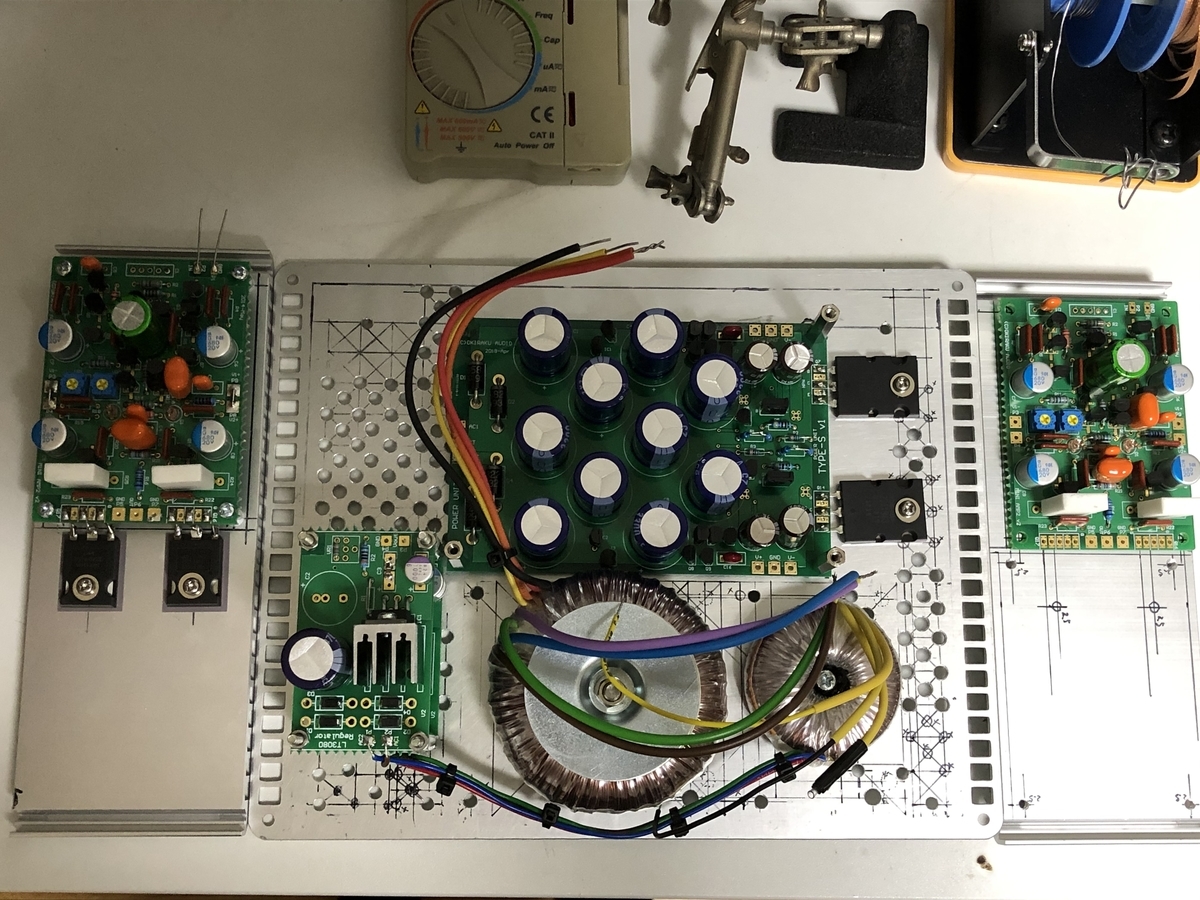

1段目を取り付けたときの写真が以下です。

f:id:mia_0032:20200614155421j:plain
1段目

最初は用紙の上で基板パズルをして配置を決めましたが、どうも立体になると想定していなかった部分で干渉してしまったり、作ってるうちに構成を変更したくなったりして、ベースプレートには無駄な穴がたくさん空いてしまいました。

今回は電源周りを強化した構成を目指すので基板の半分は電源関係になります。電解コンデンサが並ぶ姿はそういった構成を目指した結果です。

f:id:mia_0032:20200615140622j:plain

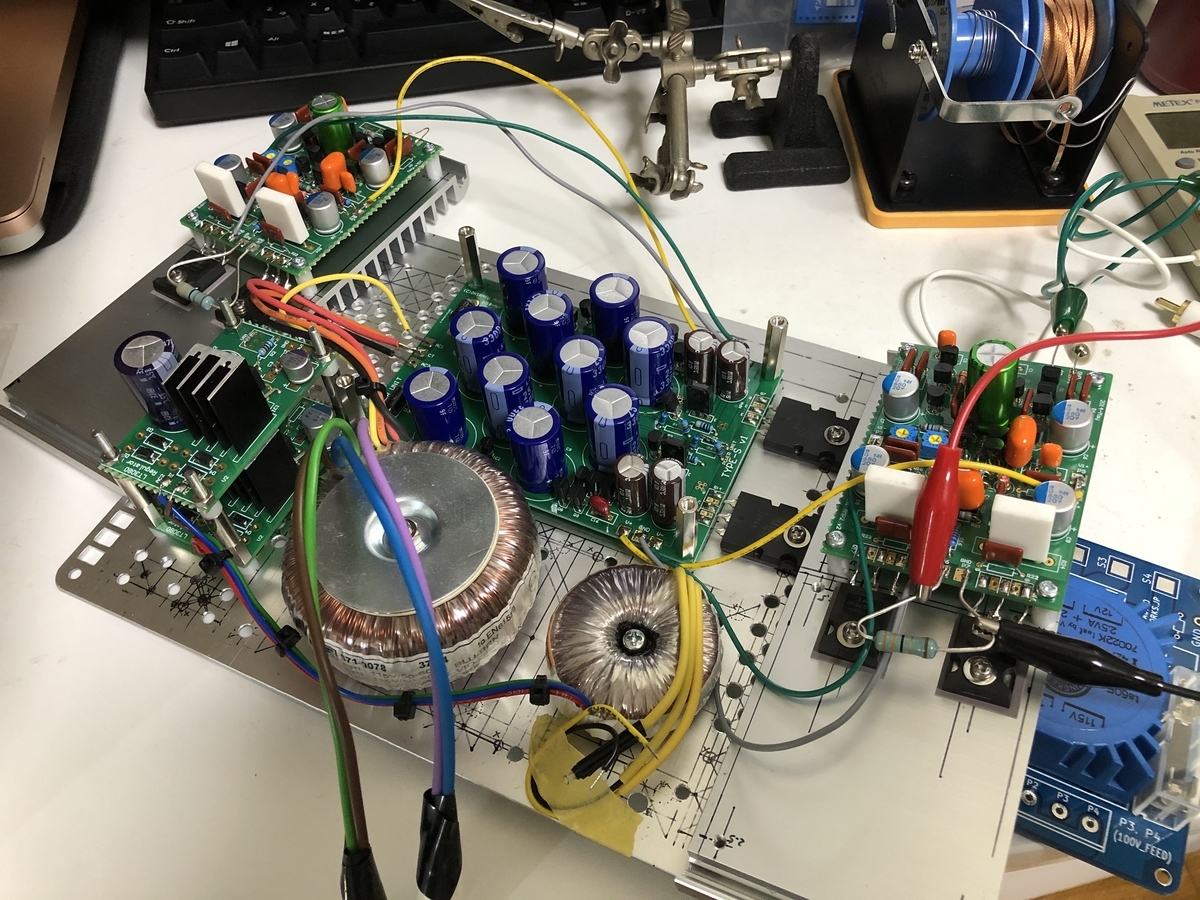

アンプ基板の動作確認

DAC基板は以前に作成した部分を使い回すため動作確認は不要ですが、パワーアンプ基板は新規に作るので動作確認を行い、問題なく動作しました。

この基板は何年も前に頒布してもらったのですが、作る時間がなくて眠ったままになっていたものです。ようやく火を入れることができたので感慨深いです。

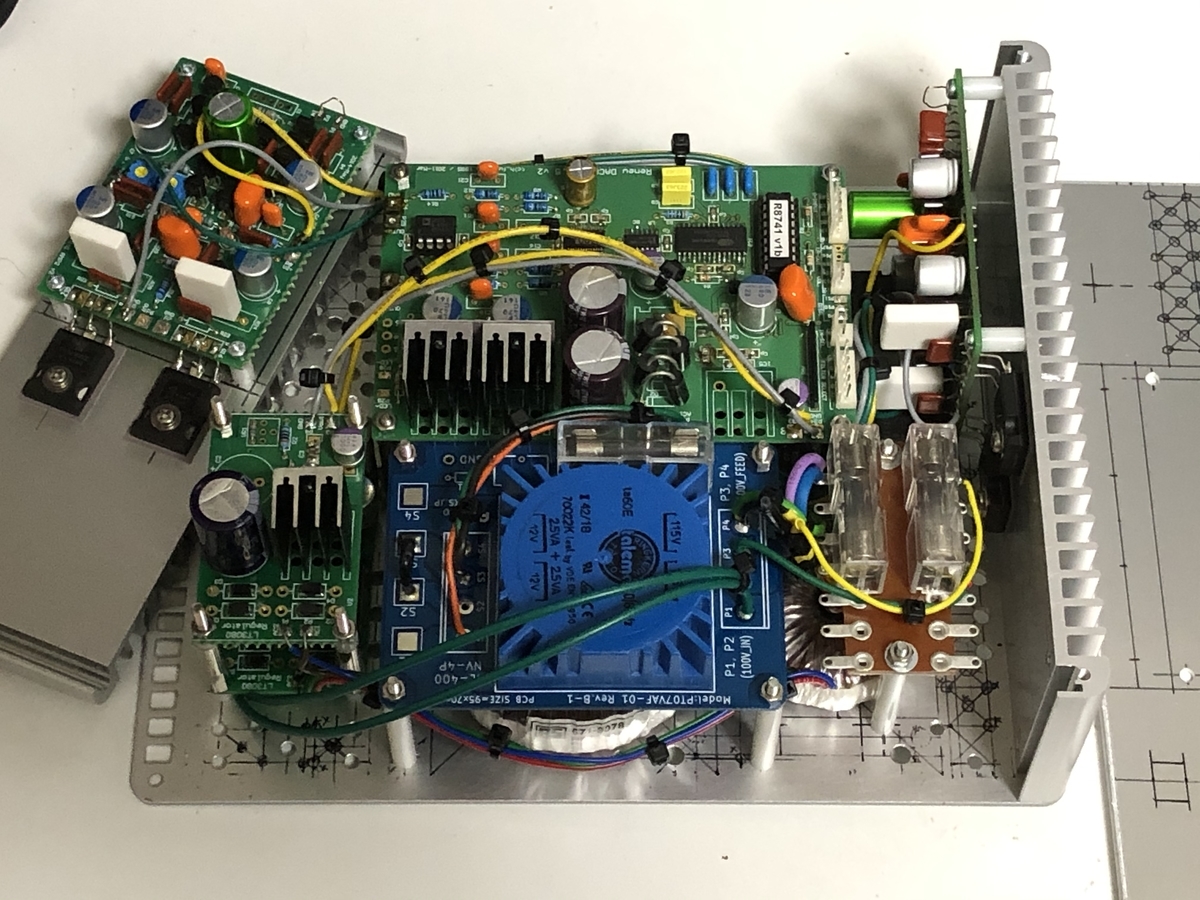

2段目まで組み込み終わったときの写真が以下です。

f:id:mia_0032:20200621220103j:plain
2段目

どの基板もクリアランスがぎりぎりでかなり密度が高くなっています。

完成形

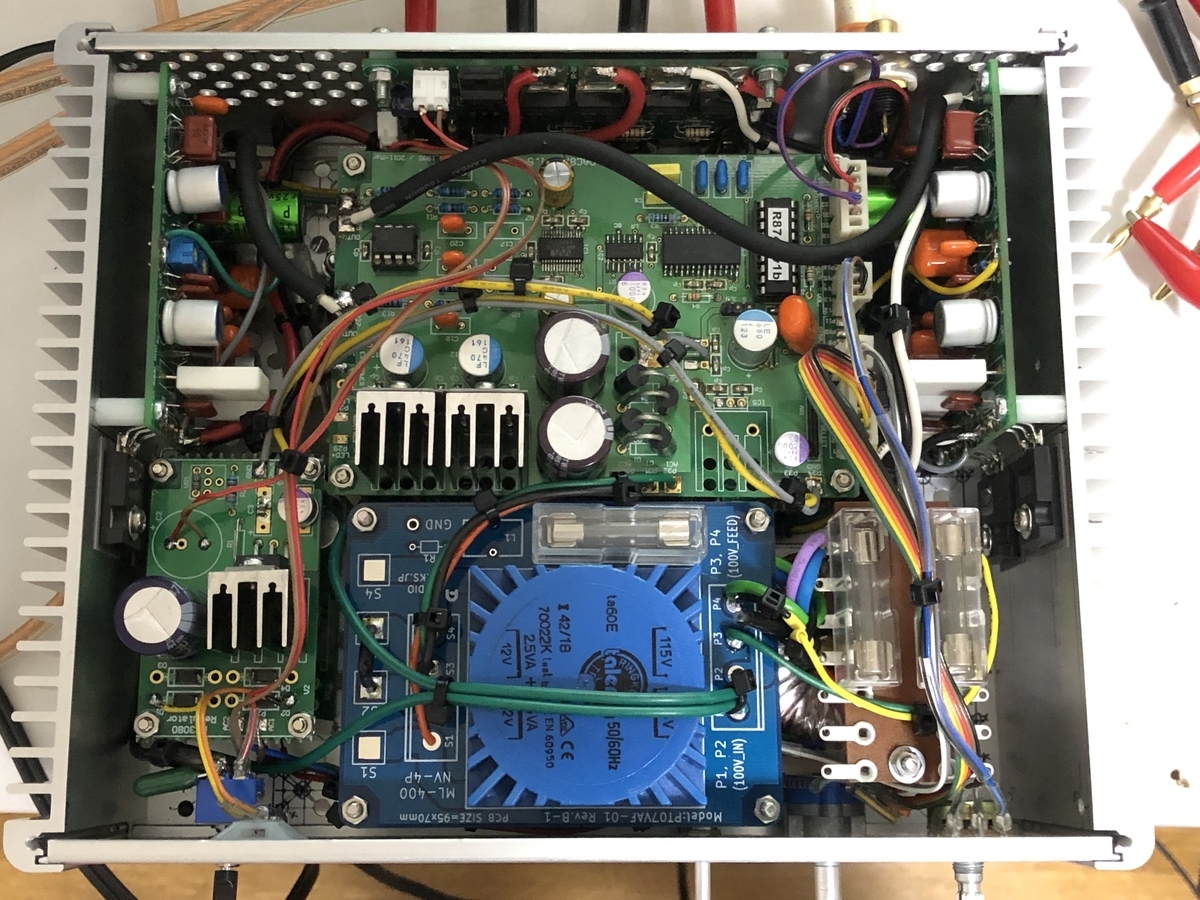

すべて組み込み終わったのが以下です。

f:id:mia_0032:20200705220354j:plain
すべて組み込み終わった状態

配線がごちゃごちゃしてしまってますが、きれいに這わせるスペースがなかったので、やむなしです。

放熱用に結構な量、穴を空けているのですが、実際に運用してみても自分が使う音量ではほんのり温かくなる程度でした。放熱穴は必要なかったかもしれません。

f:id:mia_0032:20200705233353j:plain

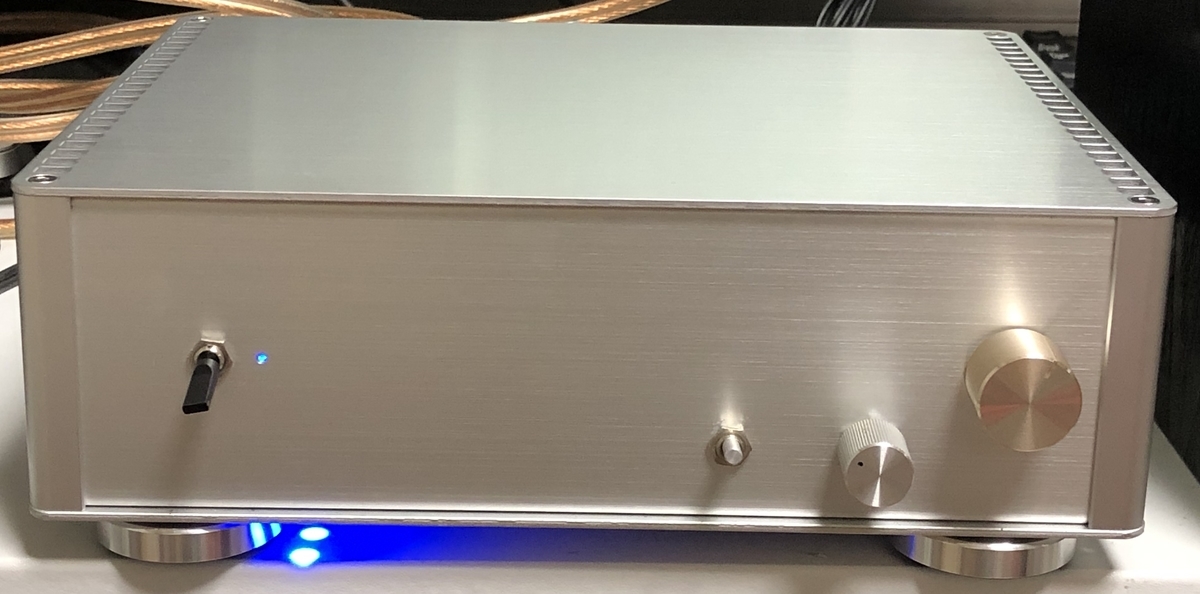

前面パネル

入力セレクト用のトグルスイッチとフィルター切り替え用のロータリースイッチを下段に取り付けたのですが、位置を5mmくらい上にしたほうがバランスが良かったかなと思いました。

ボリュームももう10mmくらい左に寄せれば、大きいサイズのツマミをつけてもバランスが崩れなかったかなとは思いますが、裏にトランスがあるせいで、他のスイッチの場所を移せないので、これで妥協です。

電源スイッチはプッシュスイッチはデザインが良いのですが押し込みにくいという難点があり、今回は電源オンしやすいトグルスイッチにしてみました。

トグルスイッチはちょっと見た目が貧相に見えてしまう感じがあり、このあたりの選択はまだ頭を悩ませる課題です。次はロッカースイッチを試してみるかもしれません。

感想

DAC1795-1.5に同様の電源強化の改造を行うと低音域の量感が多すぎて、低音過多という感じになってしまったのですが、WM8741ではそのようなことがなく、中高音とのバランスが良い音になりました。

これだけ詰め込むので、ノイズを懸念していたのですが、スピーカーに耳を近づけて聞こえる程度のサーッ音のみで安心しました。

しばらくはこれで音楽を聴いていこうと思います。
